Os switches Cisco e outros switches podem utilizar uma configuração para agregar portas, utilizando uma porta lógica para duas ou várias portas físicas, aumentando assim a velocidade das portas e também trabalhando como redundância no caso de falha. Estas configurações são conhecidas como Link Agregation, Port-channel ou Etherchannel.
Ilustração do cenário
Para explicar este procedimento, vou usar o Packet tracer para ilustrar de uma melhor forma a configuração necessária.

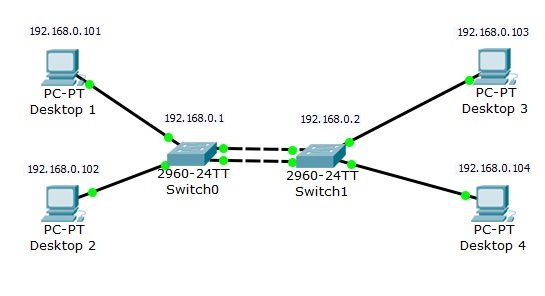

Cenário proposto:
Configurando os IP’s nos dispositivos

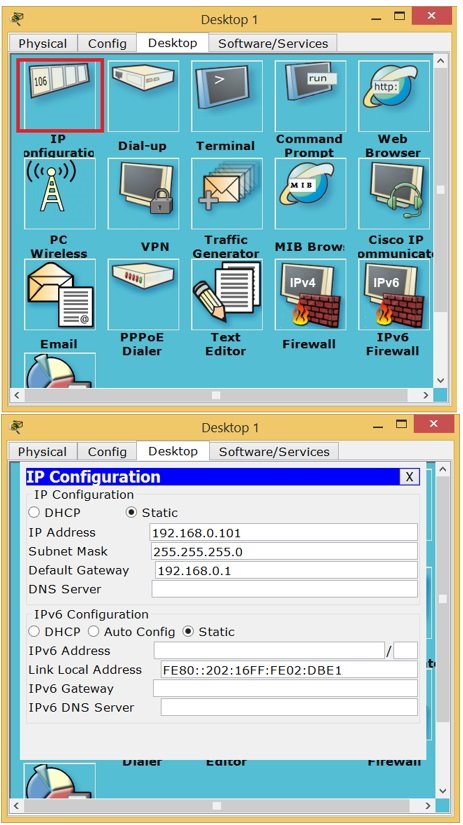

Para configurar os IP’s nos Desktop’s:
Clique no computador / Desktop / IP Configuration
Segue a configuração básica no switch 1:
Switch#configure terminal
Switch(config)#interface vlan 1
Switch(config-if)#ip address 192.168.0.1 255.255.255.0
Switch(config-if)#no shutdown
Switch(config-if)#exit
Switch(config)#interface fastEthernet 0/23
Switch(config-if)#channel-group 1 mode on
Switch(config-if)#no shutdown
Switch(config-if)#exit
Switch(config)#interface fastEthernet 0/24
Switch(config-if)#channel-group 1 mode on
Switch(config-if)#no shutdown
Switch(config-if)#exit
Switch(config)#interface port-channel 1
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 1
Segue a configuração básica no switch 2:
Switch#configure terminal
Switch(config)#interface vlan 1
Switch(config-if)#ip address 192.168.0.2 255.255.255.0
Switch(config-if)#no shutdown
Switch(config-if)#exit
Switch(config)#interface fastEthernet 0/23
Switch(config-if)#channel-group 1 mode on
Switch(config-if)#no shutdown
Switch(config-if)#exit
Switch(config)#interface fastEthernet 0/24
Switch(config-if)#channel-group 1 mode on
Switch(config-if)#no shutdown
Switch(config-if)#exit
Switch(config)#interface port-channel 1
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 1
Ao longo do artigo, foi apresentado ao leitor como realizar uma configuração de Etherchannel, em switches Cisco. Dessa forma pode ser criado um túnel lógico com duas ou mais portas físicas agregando os links. Neste caso o link entre os switches ao invés de terem 100 Mbps usando uma porta possuem agora 200 Mbps, pois o tráfego será transmitido nas duas portas e em caso de falha a configuração funcionará como redundância.
