Apresentação Riverbed Steelhead



Por Ronaldo de Melo Cardoso

O desempenho da rede seja ela pública ou privada, tomando como base a internet é fundamental para todas as empresas globalmente conectadas. As conhecidas redes WAN atualmente convergente com tráfego de dados, voz e vídeo simultâneos precisam estar cada dia mais rápidas e eficientes para garantir aos usuários e clientes produtividade e qualidade, retornando produção e lucro.

O appliance Steelhead fabricado pela empresa americana Riverbed Technology é hoje a solução de otimização de redes WAN mais utilizada pelo mercado de TIC. Destacado como líder no quadrante magico pela Gartner a Riverbed já conquistou milhares de clientes pelo mundo, com uma solução escalável de fácil administração e implementação com operação de suporte e vendas globais.

Modelo de licenças

Atualmente a Riverbed trabalha com 3 modelos de licença de software Low, Media, High, onde cada um possui limitação de performance. Entre eles são: Optimized Throughput, Optimized TCP Connections e Data Store.

Implementação básica

O Steelhead precisa ser implementado via bridge, localizado no ponto que separa o tráfego LAN do tráfego WAN, ou seja, colocado entre o switch que recebe as VLANs da rede local e a interface que realiza o trunk no roteador da WAN.

Essa posição permite que todo o tráfego seja escutado e também filtrar o que não deverá ser manipulado. Para esse tráfego o Steelhead somará 1ms de latência.

As Inpaths obrigatoriamente necessitam de IPs para se comunicar com seus adjacentes. TTambém é recomendada a utilização da porta Primary (MGMT).

Em ambientes com Firewall, o Riverbed Steelhead deve ser implementado antes do IPsec/VPN.

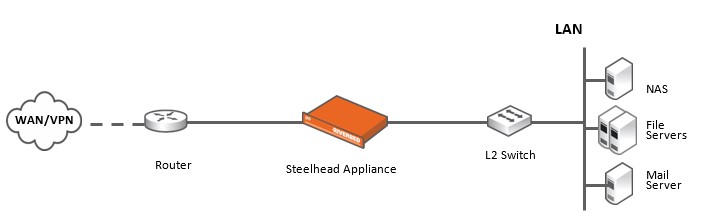

Exemplo: In-path

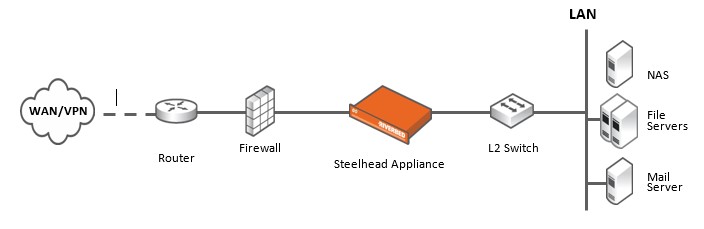

Exemplo: Firewall In-path



By-Pass

Tráfegos não-otimizáveis (Encrypted, UDP, Citrix, Voice, etc.) são colocados em regras de By-pass com baixo nível de latência. Por meio da definição de um endereço IP ou porta ou grupos de IPs ou portas é possível criar regras de By-Pass.



Appliances mais utilizados.

250-L 1 Mbps optimized throughput 30 optimized TCP connections 40 Gig Data Store	250-M 1 Mbps optimized throughput 125 optimized TCP connections 40 Gig Data Store	250-H 2 Mbps optimized throughput 200 optimized TCP connections 40 Gig Data Store
	550-M 2 Mbps optimized throughput 300 optimized TCP connections 80 Gig Data Store	550-H 4 Mbps optimized throughput 600 optimized TCP connections 80 Gig Data Store
1050-L 8 Mbps optimized throughput 800 optimized TCP connections 100 Gig Data Store	1050-M 10 Mbps optimized throughput 1300 optimized TCP connections 100 Gig Data Store	1050-H 20 Mbps optimized throughput 2300 optimized TCP connections 200 Gig Data Store
2050-L 45 Mbps optimized throughput 2500 optimized TCP connections 400 Gig Data Store	2050-M 45 Mbps optimized throughput 4000 optimized TCP connections 400 Gig Data Store	2050-H 45 Mbps optimized throughput 6000 optimized TCP connections 400 Gig Data Store
5050-L 90 Mbps optimized throughput 7500 optimized TCP connections 400 Gig Data Store	5050-M 90 Mbps optimized throughput 10,000 optimized TCP connections 600 Gig Data Store	5050-H 155 Mbps optimized throughput 18,000 optimized TCP connections 800 Gig Data Store
6050 310 Mbps optimized throughput 50,000 optimized TCP connections 3.4 TB Data Store
7050-L 622 Mbps optimized throughput 75,000 optimized TCP connections 2.25 TB Data Store	7050-M 622 Mbps optimized throughput 100,000 optimized TCP connections 4.5 TB Data Store

http://media-cms.riverbed.com/documents/SpecSheet-Riverbed-FamilyProduct_xx50.pdf



Aceleradores WAN permitem contornar as limitações de rede permitindo transferências mais rápidas e eficientes e uma menor taxa de perda de pacotes sem que seja necessário contratar mais largura de banda.

Estes dispositivos trabalham comprimindo e armazenando (caching) os dados, alterando parâmetros do TCP e implementando políticas de qualidade de serviço (QoS) para aumentar a eficiência no processo de transmissão de dados.
