Neste Tech Tip descreverei de forma simples como executar o procedimento de backup do BIG-IP, balanceador de carga da F5 Networks. Descreverei um passo a passo para a criação de um backup no BIG-IP
Requisitos
Um BIG-IP, na versão 11.x;
Um usuário com perfil de administrador;
Acesso ao BIG-IP via interface gráfica ou via console TMSH;
Privilégios de advanced shell.
Procedimentos
O processo de backup do BIG-IP usa um arquivo de configuração com a extensão .ucs. Este arquivo .ucs por padrão contém todos os arquivos e requerimentos necessários para um posterior restore no mesmo equipamento ou em outro equipamento.
Procedimento via interface gráfica

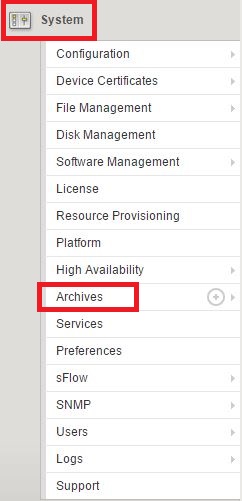

No BIG-IP, clique no menu System / Archives:
Clique em create:

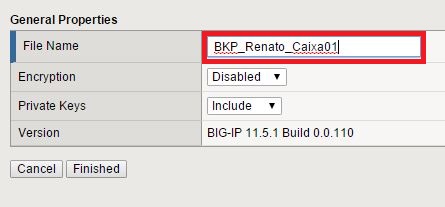

Digite um nome para o backup:
Obs: O ideal é que o backup tenha uma data e o hostname do BIG-IP.

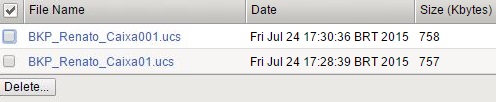

A tela a seguir mostra que o backup foi efetuado:

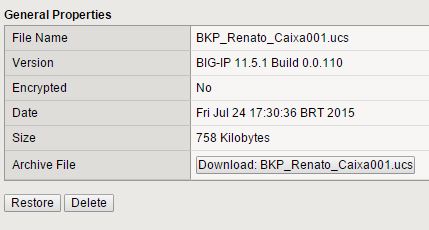

E pode ser feito o dowload do arquivo clicando no mesmo:
Procedimento via console TMSH
Você também pode fazer o backup via console TMSH, que é um acrônimo para (Traffic_Management_Shell). É uma ferramenta de configuração do BIG-IP utilizado para gerenciar o sistema via linha de comando.

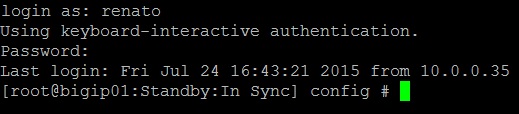

Acesse o BIG-IP via protocolo SSH, e digite seu usuário e senha:
Digite TMSH, para termos acesso a ferramenta de backup:
Digite o comando a seguir para realizar o backup:
A sintaxe do comando é:
save sys ucs “nome_do_seu_backup”
Fazendo o download do arquivo
Agora para você fazer o download do arquivo que está no BIG-IP, será necessário um programa que existe um software chamado Winscp.
O Winscp é uma ferramenta Open Source gratuita usada para cliente Windows conseguirem fazer cópia de arquivos via FTP, SFTP e SCP.
Este software pode ser baixado em: https://winscp.net/eng/download.php

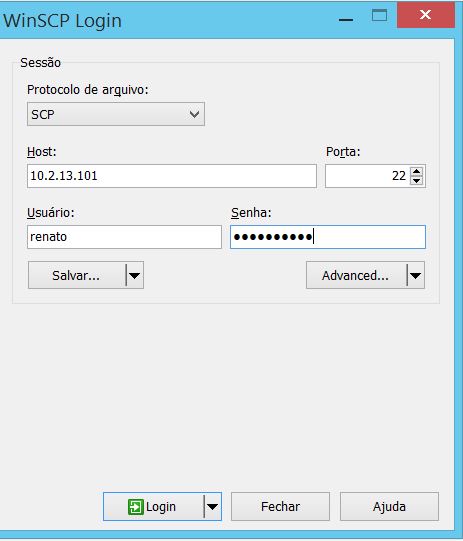

Depois de instalado o software, abra o programa e digite as credenciais do BIG-IP:

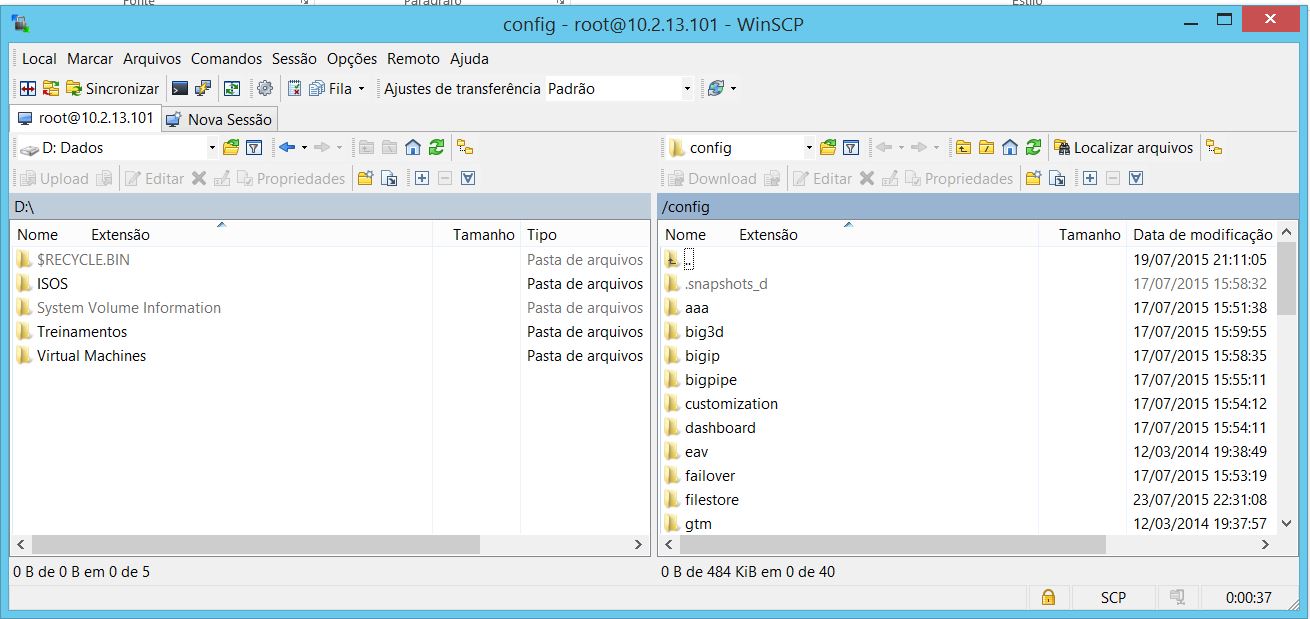

Obs: fique atento a todos os itens.Com isso você terá acesso ao BIG-IP, como mostrado na tela a seguir:

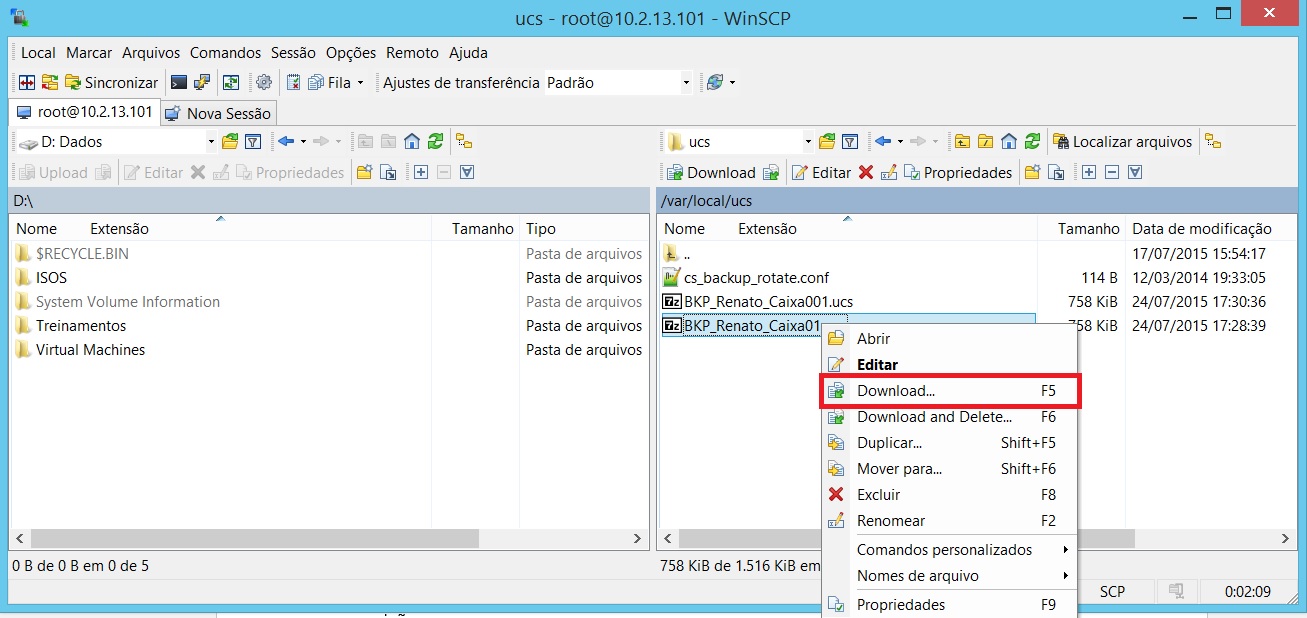

Navegue até o diretório /var/local/ucs, para encontrar o backup efetuado anteriormente:
Na tela acima você pode fazer o download do arquivo.
Neste Tech Tip, descrevi de maneira simples e detalhada com é realizado o procedimento de backup do BIG-IP. Espero ter ajudado!
