Como configurar Network Bond no XenServer

Network Bond é uma tecnologia que permite você integrar duas ou mais placas de rede a fim de garantir alta disponibilidade (HA) e/ou performance.

O cenário utilizado consiste eu um host físico (XenServer), com 4 placas de rede (NIC – Network Interface Card) onde faremos um “Bond” com duas NICs para LAN e outro Bond com as duas NICs restantes para SAN.

Nos passos a seguir demonstraremos como configurar o Network Bond no XenServer.

1. Abra a console do XenCenter e clique sobre o host físico do XenServer;

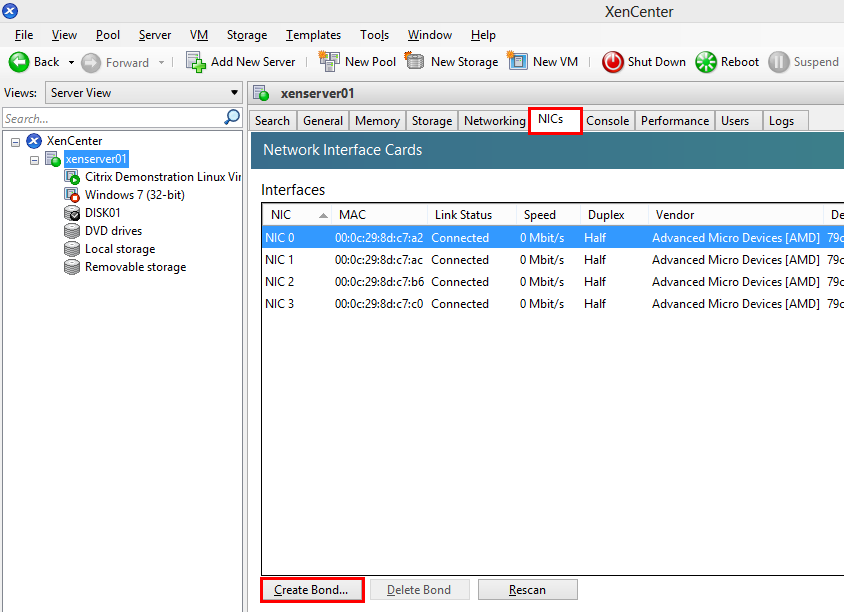

2. Clique na guia “NICs” e em seguida em “Create Bond…”;


   Figura 1

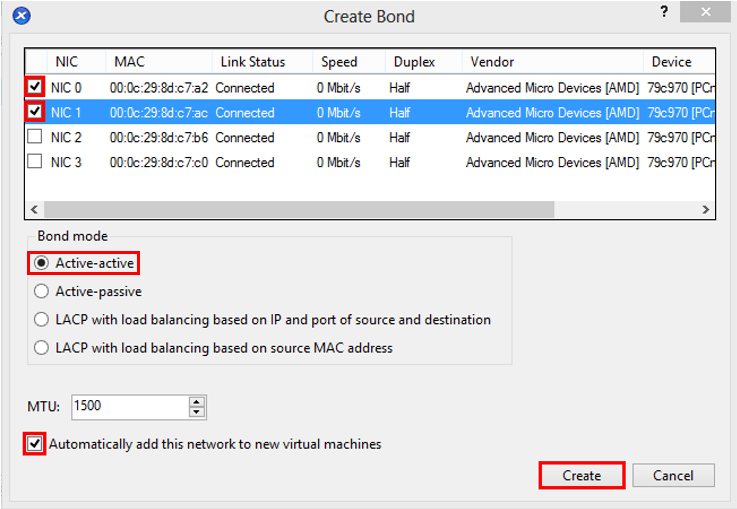

3. Selecione as NICs que serão utilizadas para o Bond de LAN;
4. Selecione o modo do Bond (neste caso utilizaremos Active-active);
5. Marque o check-box “Automatically add…” e clique no botão “Create”;


   Figura 2

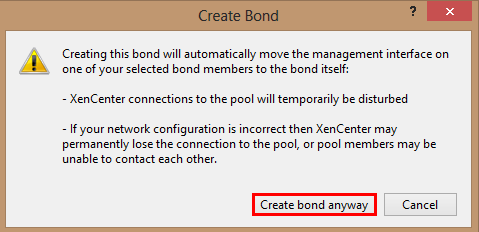

6. Clique em “Create bond anyway”;


   Figura 3

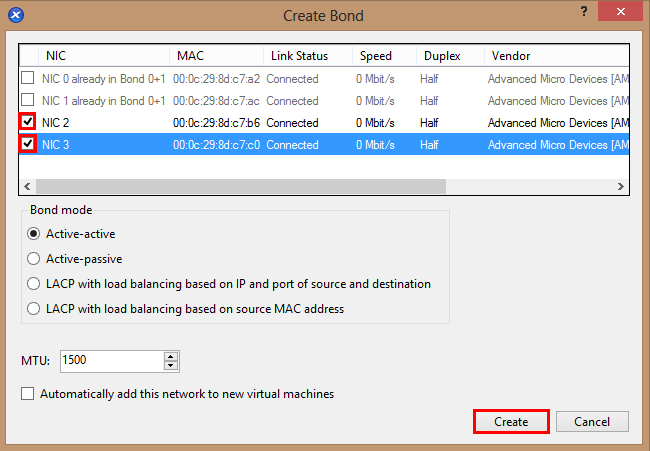

7. Repita o passo 2 e selecione as NICs que serão utilizadas para o Bond de SAN;
8. Selecione o modo do Bond “ Active-active”;
9. Mantenha desmarcado o check-box “Automatically add…” e clique no botão “Create”;


   Figura 4

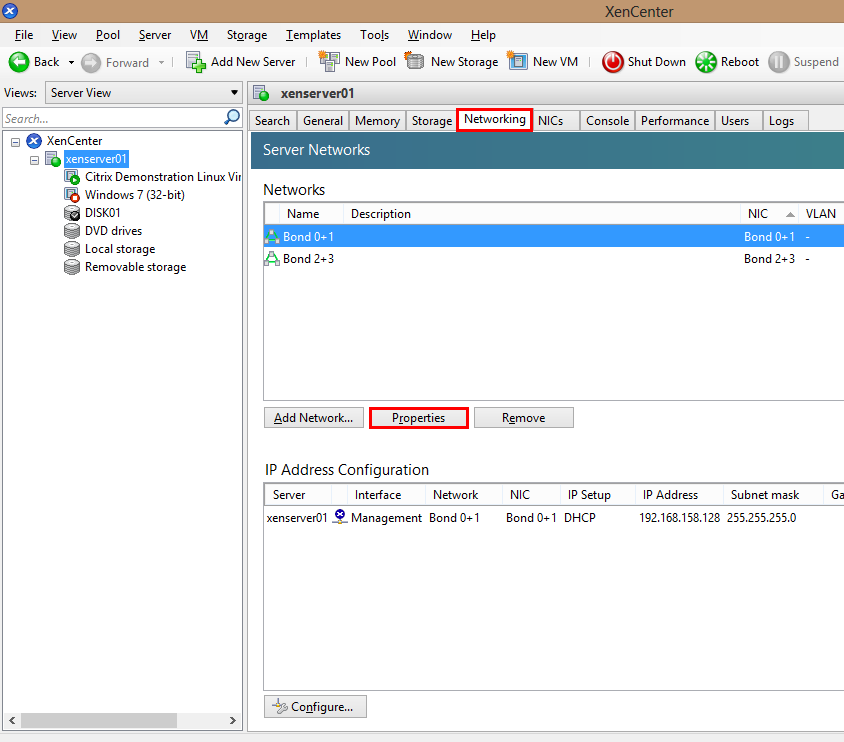

10. Clique sobre a guia “Networking”;
11. Selecione um dos Bonds e clique em “Properties”;


    Figura 5

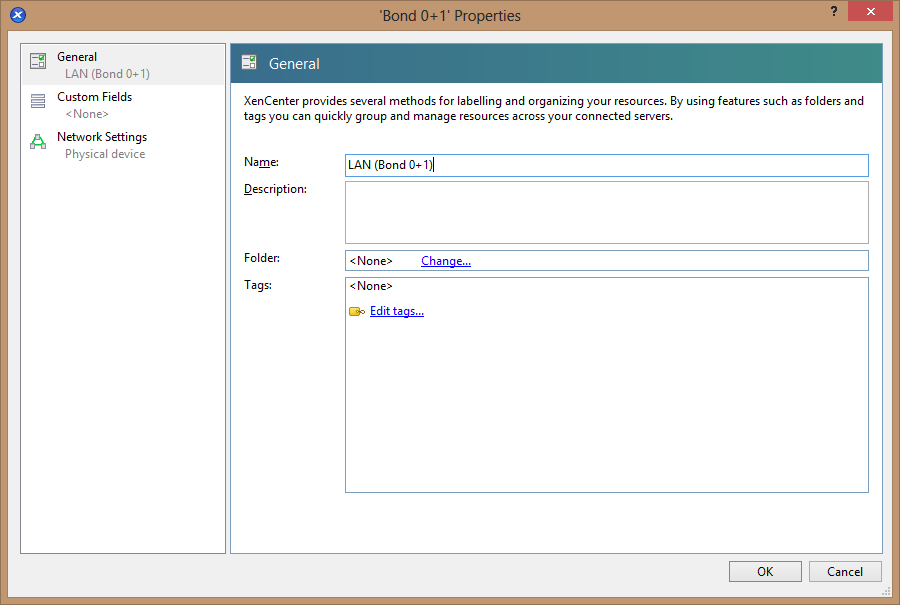

12. Insira um nome de fácil identificação ao Bond;


    Figura 6

13. Faça o mesmo com o outro Bond;


    Figura 7

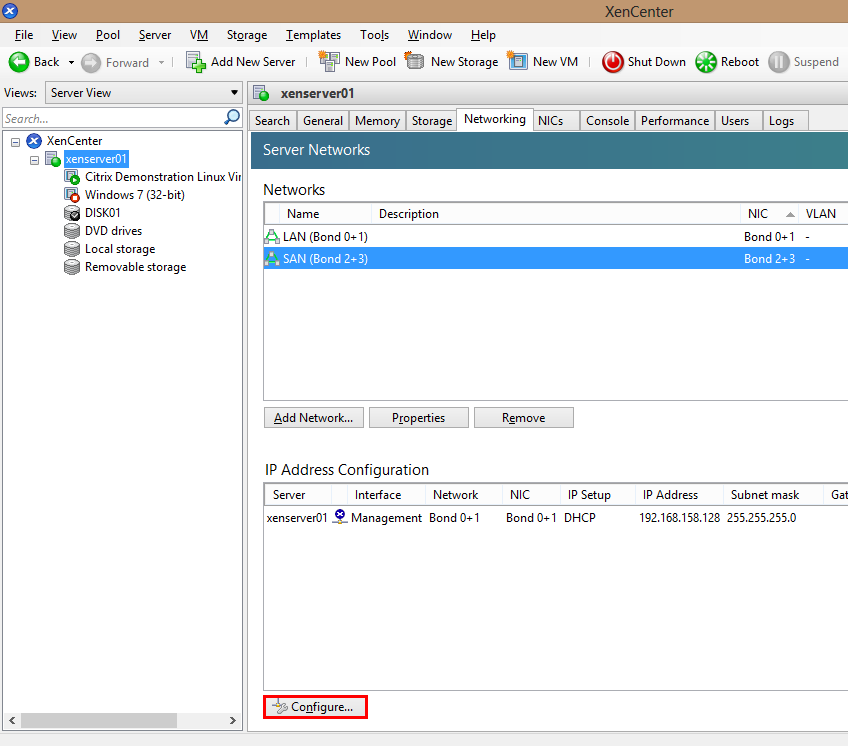

14. Perceba que o Bond de LAN já é automaticamente adicionado ao host físico do XenServer, porém precisamos adicionar o bond de SAN manualmente, para isso clique em “Configure”;


    Figura 8

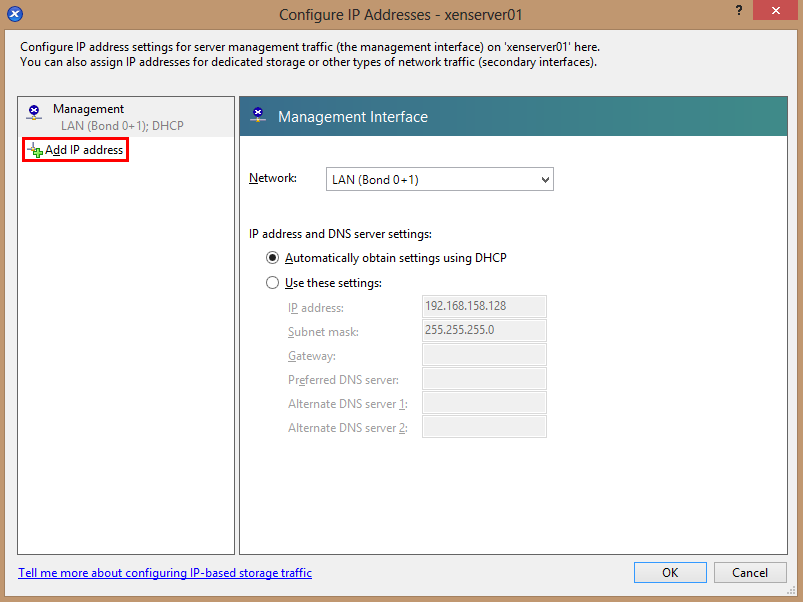

15. Clique em “Add IP address”;


    Figura 9

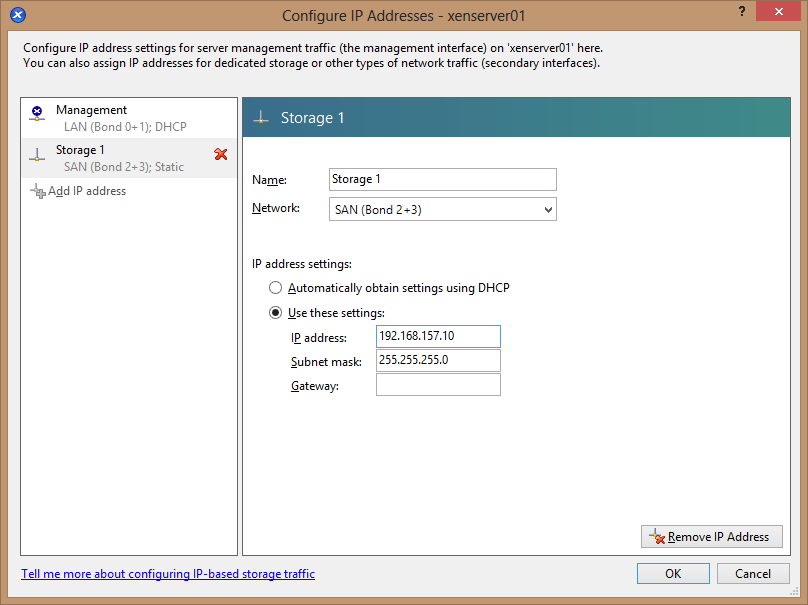

16. Insira um nome amigável à nova rede;
17. Selecione o Bond de SAN;
18. Configure um endereço IP diferente da rede LAN (net ID diferente) e clique em OK;


    Figura 10

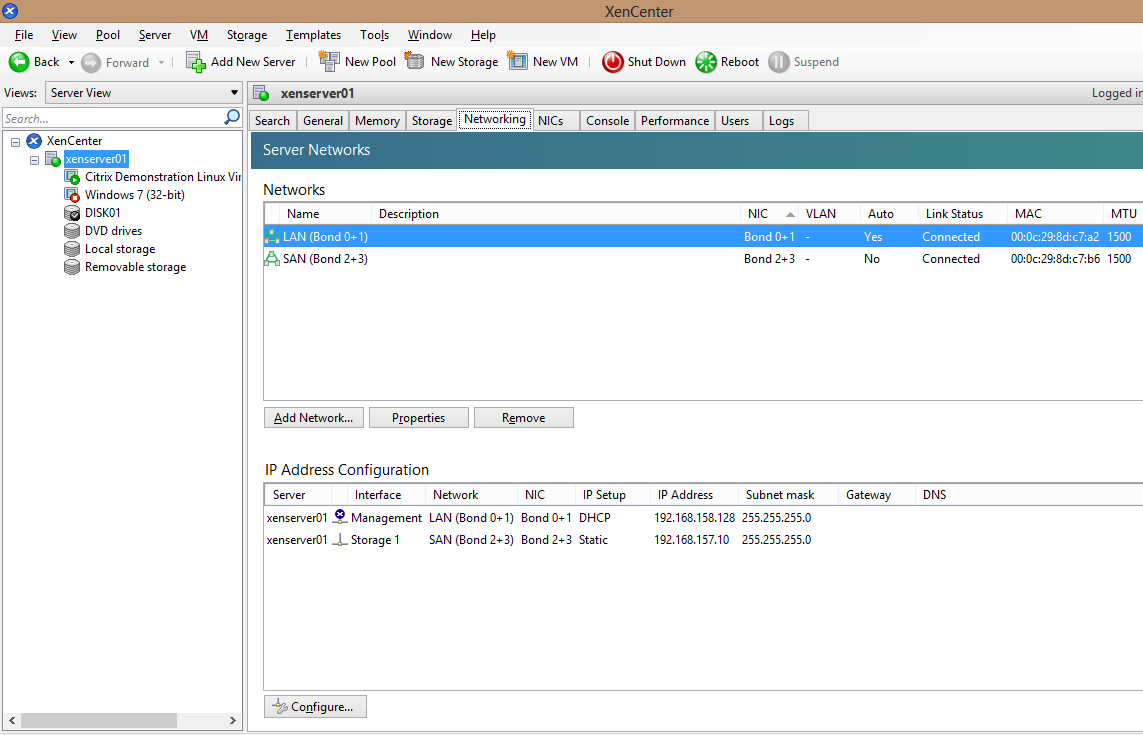

19. Veja como ficou o host (XenServer), já com as duas redes em Bond.


    Figura 11

20. Agora que o host (XenServer) já possui as duas redes (LAN e SAN), você poderá adicioná-las a qualquer VM do host. Como a rede LAN está configurada para ser adicionada automaticamente, demonstraremos a seguir como adicionar a nova rede SAN a uma VM:

1. Clique sobre a VM que deseja inserir a nova rede SAN;

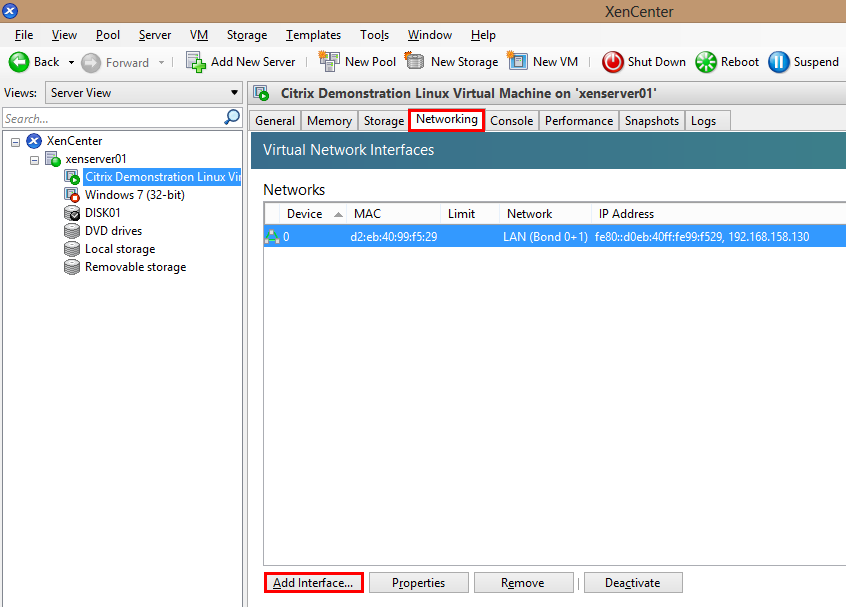

2. Clique sobre a guia “Networking” e em “Add Interface…”;


   Figura 12

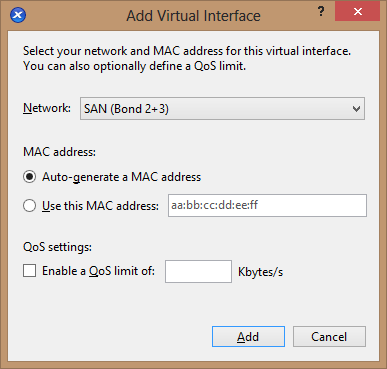

3. Selecione a rede SAN e clique em “Add”;


   Figura 13

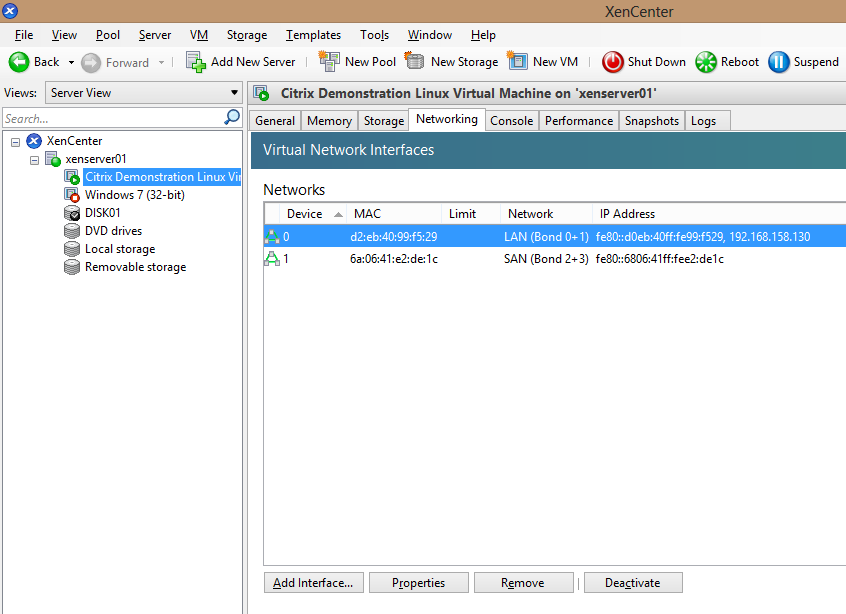

4. Pronto, sua VM possue agora acesso a rede LAN e SAN.


   Figura 14
