Uma vlan é uma interface de rede lógica que permite que uma ou mais interfaces de rede física faça parte de várias redes distintas. Podemos configurar vlans nas interfaces de rede do NetApp afim de permitir que várias redes e serviços compartilhem as mesmas interfaces de rede.
Inicialmente, para configurar uma vlan é necessário saber se vamos configurá-la a partir de uma vif ou de uma interface única. No nosso exemplo utilizaremos uma vif, (vif01).
Vamos criar a vlan 20 na vif01, para isso execute os seguintes comandos:
filer1> vlan create vif01 20

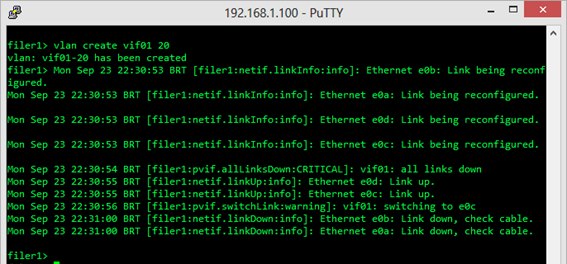

Figura1 – Criando uma vlan na vif01
Caso seja necessário criar múltiplas vlans na interface, a sintaxe do comando ficaria da seguinte forma:
filer1>vlan create vif01 30 40
Figura2 – Criando várias vlans na vif01
Após criarmos as vlans, é possível verificar que foram criadas várias vlan interfaces na configuração de rede do Data Ontap. Para verificar essas interfaces, execute o seguinte comando:
filer1>ifconfig –a

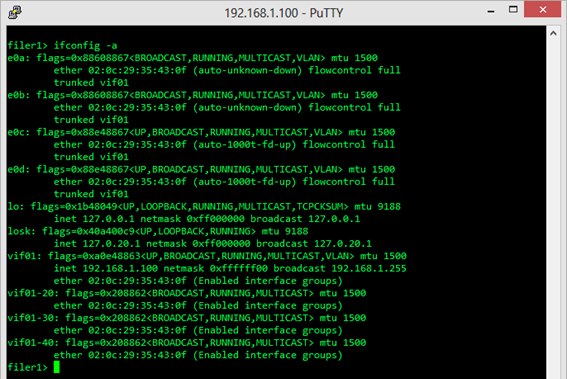

Figura3 – tela de configuração de rede do NetApp
Certo de que as vlan interfaces já estão disponíveis, o próximo passo é realizar a configuração de IP. Para configurarmos o IP em uma interface vlan, execute o seguinte comando:
filer1>Ifconfig vif01-20 192.168.20.100 netmask 255.255.255.0
Figura4 – Configuração de IP na vif vif01-20
Quase pronto!
Toda Configuração de rede realizada via cli no NetApp não é consistente, ou seja, após um reboot da controladora, toda configuração realizada será descartada pelo Data Ontap.
Veja no nosso exemplo, mesmo após criarmos as vlans 20,30 e 40, o arquivo /etc/rc não contém informação sobre elas:
filer1>rdfile /etc/rc

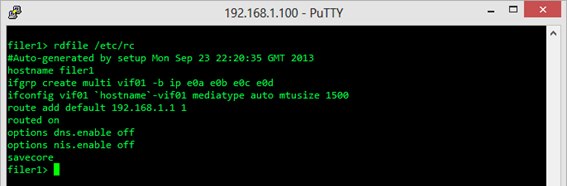

Figura5 – Exibição do arquivo /etc/rc
Precisamos agora adicionar novos parametros no arquivo /etc/rc para que as configurações de vlans sejam salvas pelo Data Ontap:
wrfile /etc/rc
#Auto-generated by setup Mon Sep 23 22:20:35 GMT 2013
hostname filer1
ifgrp create multi vif01 -b ip e0a e0b e0c e0d
vlan create vif01 20 30 40
ifconfig vif01-20 192.168.20.100 netmask 255.255.255.0
ifconfig vif01 `hostname`-vif01 mediatype auto mtusize 1500
route add default 192.168.1.1 1
routed on
options dns.enable off
options nis.enable off
savecore

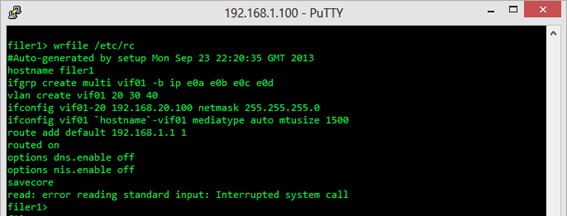

Figura6 – Edição do arquivo /etc/rc
Pronto, após adicionar os parâmetros no arquivo /etc/rc a configuração de vlan está finalizada. A partir deste momento, a interface vif01 possui três vlan interfaces vif01-20, vif01-30 e vif01-40 e pode responder por três ranges de rede diferentes.
