MetroCluster de A a Z (2 de 12): Requisitos para Stretch Mode

MetroCluster de A a Z (2 de 12): Requisitos para Stretch Mode

O MetroCluster pode ser utilizado em distâncias de Campus (até 500 m) através do modo Stretch ou em distâncias Metropolitanas (até 200 Km) através do modo Fabric Attached utilizando switches FibreChannel. O artigo a seguir discute os pre-requisitos para o modo Stretch.

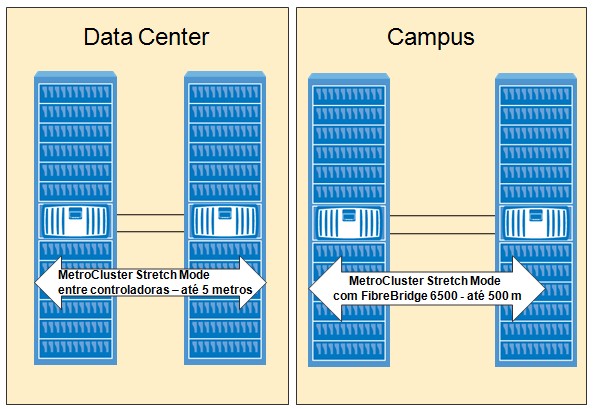

A figura a seguir mostra as distâncias permitidas para o MetroCluster em modo Stretch, abrangendo conexões diretas entre storages até 5 metros ou conexões até 500 metros que requerem o uso de FibreBridge para conexões de shelves SAS:

Ar02_Img_02_MetroCluster_Stretch_Mode_Distancias

Restrições e Requerimentos para Stretch MetroCluster

  • Configurações de stretch MetroCluster utilizando shelves de disco SAS são suportadas com distâncias de até 5 metros através de conexão direta entre controladoras.
  • Para configurações de stretch MetroCluster utilizando shelves de discos SAS que tenham necessidade de distâncias maiores que 5 metros, é necessário a utilização de equipamentos FibreBridge 6500 (cada stack de shelves SAS requer duas bridges). Essa configuração é válida a partir da versão 8.1 do Data ONTAP.
  • Os storages SAS, SATA e FibreChannel são suportados em configurações de stretch MetroCluster, porém ambos os plexes do mesmo agreggate devem utilizar o mesmo tipo de storage.
  • O sistema de storage deve ser compatível com os requerimentos para a utilização da FibreBridge 6500N quando da utilização de discos SAS a partir de 5 metros de distância entre os storages principal e secundário. A consulta de compatibilidade deve ser feita no site support.netapp.com (Compatibility Matrix).
  • Shelves SAS podem ser acrescentadas a configurações de MetroCluster que contenham shelves DS14mk2 ou DS14mk4
  • Um stack de shelves SAS pode conter shelves de discos SAS ou SATA, mas cada shelf SAS pode conter apenas discos SAS ou SATA. Discos SAS e SATA não podem ser misturados na mesma shelf de discos.
  • Para verificar o número e o tipo de shelves suportados dentro de um stack, verifique a matriz de compatibilidade no site support.netapp.com (Compatibility Matrix).
  • Para verificar o número e o tipo de shelves de disco SAS suportados em uma pilha, verificar a matrix de compatibilidade para MetroCluster no site support.netapp.com (MetroCluster Compatibility Matrix)
  • Configurações de Stretch MetroCluster não são suportadas em sistemas FAS20XX
  • As seguintes distâncias definem a velocidade que pode ser configurada para o par de MetroCluster em modo Stretch:
    • Distâncias até 150m com o uso de um adaptador 8Gb FC-VI: velocidade padrão em 8 Gbps.
    • Para distâncias até 270m com o uso de um adaptador 8 Gb FC-VI: a velocidade deve ser configurada para 4-Gb.
    • Para distâncias até 500m com o uso de um adaptador 8 Gb FC-VI: a velocidade deve ser configurada para 2-Gb.
  • O MetroCluster em modo Fabric Attached possui a capacidade de operar em distâncias metropolitanas de até 200 Km, necessitando de infraestrutura de fibras apagadas e switches FibreChannel exclusivos para sua operação. O modo Fabric Attached não é escopo dessa discussão.
  • As seguintes licenças devem estar habilitadas nos dois nós para a configuração do MetroCluster em modo Stretch:
    • cf
    • syncmirror_local
    • cf_remote
  • É importante considerar alto nível de redundância nos componentes da solução (switches, servidores, enlaces de rede, dentre outros). Para a elaboração de um projeto de MetroCluster é importante consultar os manuais de operação do Data ONTAP da Netapp, assim como o documento MetroCluster Best Practices (TR-3548).

NOTA: para o MetroCluster em Fabric Mode licenças adicionais relativas às plataformas de switch FibreChannel são necessárias para esses equipamentos (consultar a matriz de compatibilidade da Netapp e do fabricante de switches FC).

Próximo artigo da série: MetroCluster de A a Z (3 de 12): Conexões Físicas para Stretch Mode

Referências

Esta série de artigos utiliza como referências testes realizados no laboratório do Agility Tech Center e os seguintes documentos da Netapp:

  • System Administration Guide for 7-Mode (versão 8.2 do Data ONTAP)
  • High Availability and MetroCluster Configuration Guide for 7-Mode (versão 8.2 do Data ONTAP)
  • Network Management Guide For 7-Mode (versão 8.2 do Data ONTAP)
  • Best Practices for MetroCluster Design and Implementation (TR-3548)
