Roteamento estático tem como objetivo básico encaminhar pacotes entre redes distintas. A diferença entre o roteamento estático e o dinâmico é que as rotas estáticas são inseridas manualmente na tabela de roteamento pelos administradores de rede. Já o roteamento dinâmico utiliza protocolos de roteamentos que ajustam automaticamente as rotas. Este conceito ficará mais claro para nós no decorrer do artigo.
Utilizaremos o Packet Tracer como ferramenta para simular o ambiente.

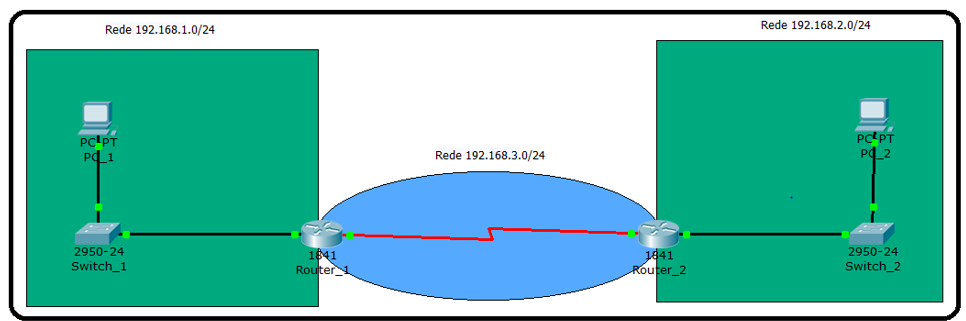

- Topologia proposta:
Temos como objetivo primário obter conectividade entre o PC_1 e o PC_2 através de roteamento estático.
- Configuração dos ativos da rede 192.168.1.0/24.
Router_1:
enable
conf t
hostname router_1
int s0/1/0
no shutdown
ip address 192.168.3.1 255.255.255.0
int f0/0
no shutdown
ip address 192.168.1.2 255.255.255.0
***************
Switch_1
enable
conf t
int vlan 1
no shutdown
***************
PC_1
IP Address: 192.168.1.3
Subnet Mask: 255.255.255.0
Default Gateway: 192.168.2.2
- Configuração dos ativos da rede 192.168.2.0/24.
Router_2
enable
conf t
hostname router_2
int s0/1/0
no shutdown
ip address 192.168.3.2 255.255.255.0
int f0/0
no shutdown
ip address 192.168.2.2 255.255.255.0
***************
Switch_2
enable
conf t
int vlan 1
no shutdown
***************
PC_2
IP Address: 192.168.2.3
Subnet Mask: 255.255.255.0
Default Gateway: 192.168.2.2
Agora nós temos 3 redes distintas sendo elas:
192.168.1.0/24
192.168.2.0/24
192.168.3.0/24 (Rede que faz a conexão entre os dois roteadores).
Neste momento nenhuma rede se comunica entre si, pois não existe um roteamento configurado sendo ele estático ou dinâmico.
Um teste que pode ser feito é tentar realizar um ping entre o PC_1 e o PC_2. Como o pacote não está sendo roteado, não será possível a conectividade entre as máquinas.
O que nós iremos fazer agora é incluir manualmente nos roteadores as redes que eles desconhecem.
Router_1:
Analisando a topologia nós percebemos que dentre as 3 redes propostas o Router_1 não conhece apenas a rede 192.168.2.0/24.
Vamos aplicar os seguintes comandos no Router_1:
Enable
Conf t
Ip route 192.168.2.0 255.255.255.0 s0/1/0
(Estamos dizendo ao Router_1 que ele poderá chegar até a rede 192.168.2.0 através da interface s0/1/0).
Após aplicar estes comandos perceba que já é possível “pingar” o PC_2 a partir do Router_1.
Conceitualmente iremos fazer o mesmo no router_2. Iremos “ensinar” através de qual caminho ele pode chegar até a rede 192.168.1.0/24.
Enable
Conf t
Ip route 192.168.1.0 255.255.255.0 s0/1/0
(Estamos dizendo ao Router_1 que ele poderá chegar até a rede 192.168.1.0 através da interface s0/1/0).
Com isso conseguimos conectividade entre o PC_1 e o PC_2 através de um roteamento estático.
Este artigo teve como objetivo demonstrar como configurar um roteamento estático em um ambiente de três redes distintas. O conceito aplicado se pratica em qualquer rede. Porém o ponto forte do roteamento estático se dá pela quantidade de processamento, demandada do roteador, sendo ela muito mais baixa. Em contrapartida a sua administração é muito mais complexa, tendo em vista de que qualquer alteração lógica ou física na rede, o administrador deve fazer tudo manualmente. O roteamento dinâmico utiliza mais processamento dos roteadores, porém a sua administração se torna, de certa forma, simplificada tendo em vista de que a convergência da rede se dá de forma automatizada.
