Configurações iniciais Infoblox

Solução DDI que cresce a cada dia mais no mercado de TI, o Infoblox possui diversos modelos e funcionalidades que atendem por completo o propósito para a qual a solução foi desenvolvida. Apesar de prover serviços de complexidade como DNS, suas configurações iniciais são simples. Serão essas configurações básica que vão ser descritas no decorrer do artigo.

Primeiramente, algumas premissas devem ser seguidas na rede em implantação. O administrador de rede deve garantir que os recursos abaixo estejam desabilitados na porta do switch:

• Spanning Tree Protocol
• Trunking
• EtherChannel
• IGMP Snooping
• Port Channeling
• Desabilitar outros protocolos dinâmicos e proprietários que possam interromper o encaminhamento de pacotes



Modelos

Ao longo dos anos, a Infoblox já trabalhou com diversos modelos, sempre aperfeiçoando para melhor atender as necessidades dos clientes. Segue abaixo uma lista dos modelos mais atuais que a fabricante disponibiliza:



Modelos “IB-xxx-A”

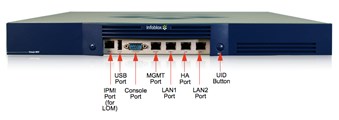

Figura 1 – Modelo IB-xxx-A



Modelos “TE-8xx”

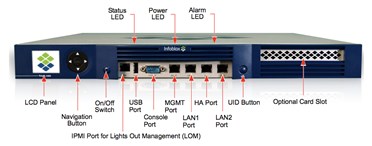

Figura 2 – Modelo TE-8xx



Modelos “TE-14xx”

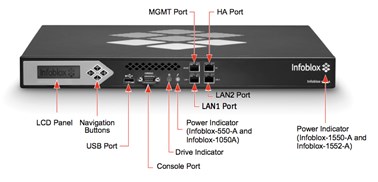

Figura 3 – Modelo TE-14xx-



Configuração de rede

O Infoblox pode trabalhar em duas formas:

• Standalone: quando um único appliance provê o serviço sem redundância de hardware
• High Availability: onde dois appliances trabalham formando um par de HA provendo maior disponibilidade para os serviços utilizando um VIP

Configuração de rede Single Member

Um single member necessita somente de um endereço IP onde o mesmo é usado na interface LAN 1.

• Conecte a porta LAN1 na rede
• Conecte ao appliance utilizando um cabo serial
• Faça login utilizando as credenciais padrão
• Execute o comando “set remote_console”, e aperte “y” quando solicitado
• Execute o comando “set network”
• Configure os parâmetros de rede necessários para o appliance

Configuração de rede par HA

Já um par HA precisa de 5 endereços de IP:

• 1×IP para ser Virtual IP (VIP) address (compartilhado pelos dois appliances)
• 2×IPs que serão usados nas interfaces LAN1 de cada appliance
• 2×IPs que serão usados nas interfaces de HA de cada appliance

Todos os IPs devem ser da mesma VLAN.



Também é requerido que seja disponibilizado um ID VRRP único na subnet que os appliances estão configurados. VRRP é utilizado pelos nós para heartbeat.

Nó 1

• Conecte a porta LAN1 à rede
• Conecte a porta HA à rede
• Conecte-se ao appliance via porta serial
• Faça login utilizando as credenciais padrão
• Execute o comando “set remote_console”, e aperte “y” quando solicitado
• Execute o comando “set network”
• Configure os parâmetros de rede. Como esse será o primeiro nó do HA, é necessário configurar um VIP, HA 1 e 2 e LAN 1 e 2.
• Configure um grid
• Conecte a porta LAN1 à rede
• Conecte a porta HÁ à rede
• Conecte-se ao appliance via porta serial
• Faça login utilizando as credenciais padrão
• Execute o comando “set remote_console”, e aperte “y” quando solicitado
• Execute o comando “set network”

Nó 2

• Configure os parametros de rede utilizando o IP da LAN 2 configurado no primeiro nó. Sendo esse o segundo nó, será necessário realizar o join no grid do nó 1.



Após a leitura desse artigo, é esperado que o leitor tenha a noção de como realizar as configurações iniciais de um appliance Infoblox, bem como se familiarizar com alguns modelos comercializados.
